Leipole Manufaktur Blok Terminal Baja DIN Rail NS35
- Blok terminal sekrup
- Blok terminal yang dapat dicolokkan
- Blok terminal tipe pegas
- Blok terminal penghalang
Panduan Instalasi
Panduan pemasangan dirancang sesuai dengan standar Eropa baru EN 50022,EN50035. EN50045
Ini memiliki ketinggian yang tepat, toleransi yang ketat, permukaan halus dan hasil akhir yang baik. Panduan stell telah diproses dengan pelat seng dan kuning.
Untuk kemudahan memasang dan membuat lubang. Ada garis yang tercetak di bagian tengah panduan yang juga ada pada panduan aluminium dan cooper.
Panjang bisa dengan lubang bulat, lubang panjang atau melalui.
Menurut bagian 3 dari DIN VDE 0611, panduan pemasangan dapat bertindak sebagai kabel pembumian umum (fungsi PE).tetapi tanpa fungsi sebagai kawat neutur (PEN)
DIN Rail, memiliki ketinggian yang tepat, toleransi ketat, permukaan halus dan hasil akhir yang baik, pelat seng dan diproses kuning
Panduan pemasangan dirancang sesuai dengan standar Eropa baru EN 50 022, EN 50 035, EN50 045.

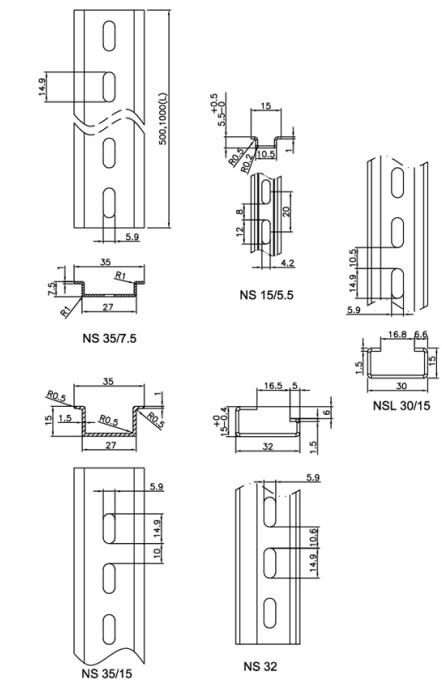

| Pola | Hasil Tingginya | Lubang dipotong tingginya | ||||
| Lebar (W) Mm | Tinggi (H) Mm | Ketebalan (T) mm | Panjang (L) M | Adat lulus (ø)mm | Standar lulus (ø)mm | |
| NS35 / 7.5 | 35 | 7.5 | 1 | 1/2 | 5.2×15 | 6.2×15 |
| NS35 / 6.5 | 35 | 6.5 | 1 | 1/3 | 5.2×15 | 6.2×15 |
| NS35/15 | 35 | 15 | 1.5 | 1/4 | 5.2×15 | 6.2×15 |
| NS15 / 5.5 | 15 | 5.5 | 1 | 1/5 | - | 4.2×12.2 |
| NS32/15 | 32 | 15 | 1.2 | 1/6 | - | 6.2×15 |
| NS35 / 7.5 Aluminium | 35 | 7.5 | 1 | 1/7 | - | 4,8×25 |
| NS35 / 7.5 Aluminium | 35 | 7.5 | 1.5 | 1/8 | - | 5.2×15 |
| NS32/15 Aluminium | 32 | 15 | 1.5 | 1/9 | - | 6.2×15 |
| NS25/10 Aluminium | 25 | 10 | 1.1 | 1/10 | - | 4,8×25 |
